印刷包装材料事业部-收藏我们-在线留言-网站地图欢迎来到武汉迪赛环保新材料股份有限公司官方网站!

迪赛环保

镀锌表面处理环保化替代新材料与新技术提供商和服务商迪赛环保 表面工程材料事业部专注镀锌表面钝化、防腐、涂装及功能性处理技术研发

自主研发   技术支持   专业服务027-81801908

新闻资讯

迪赛环保批量热镀锌无铬钝化剂应用研究

返回列表 来源: 发布日期: 2017.12.01

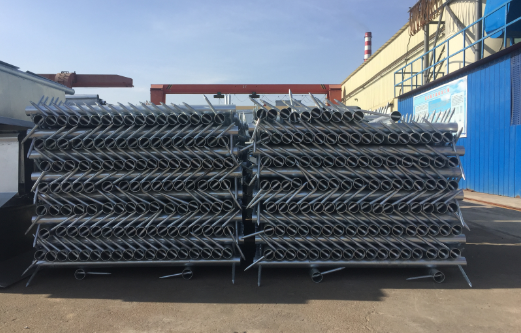

迪赛环保无铬钝化剂应用场景

关于迪赛环保无铬钝化剂

随着国家环保要求的提升,在技术上,我们需要采取更为理想的环保钝化方法。因此,研究与开发环保型无铬钝化剂技术是未来批量热镀锌生产技术发展的必然趋势。近年来,国内外科研机构在热镀锌无铬钝化研究方面做了大量试验,取得了较好的研究成果。迪赛公司前期开发的在连续热镀锌领域应用的无铬钝化剂产品耐蚀性能突出,性能稳定,性价比远远优于进口产品,从2011年开始已经在武钢、首钢等大型钢厂广泛使用。近年来迪赛公司又成功开发出抗腐蚀能力、耐黑变以及耐候性优异的批量热镀锌无铬钝化剂,可以为电力、建筑、交通、基础设施等钢铁材料的批量热镀锌生产提供技术支持和产品支撑。迪赛公司开发的批量热镀锌DS990无铬钝化剂,是在钼酸盐体系中加入适量有机聚硅氧烷而制备的一种有机无机复合体系,通过大量的工业化试验,在批量热镀锌产品上取得了良好的钝化效果,至今已生产批量热镀锌产品近百万吨,具有良好的稳定性和工艺适应性。

关于热镀锌工艺

批量热浸镀锌工艺流程为:待镀钢件→脱脂(用碱液去除镀件表面的油脂)→酸洗(去除镀件表面的氧化物)→浸助镀剂(在工件表面形成一层盐膜,隔离工件与空气,活化钢铁表面,促进锌铁的反应)→浸镀→后处理。钢铁基体的成分、镀液的组成对镀锌层的表面平整度、粗糙度、厚度有比较大的影响。针对不同客户要求,应用在不同领域的镀锌产品对镀锌层厚度的要求也会有较大差异,一般镀锌层在30μm~100μm范围内波动。

一、无铬钝化剂的外观特征及耐蚀性能

   经过DS990钝化后的镀锌构件,钝化膜无色透明,外观光亮美观。

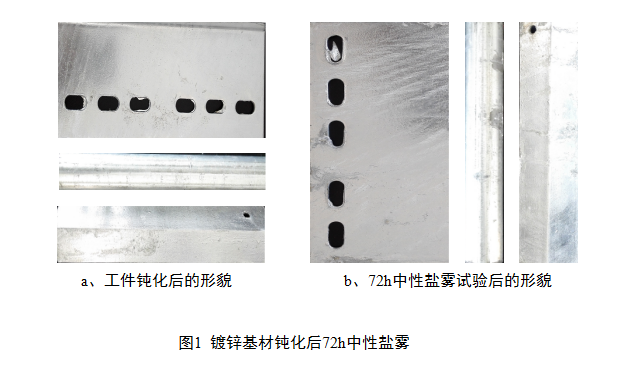

未钝化的镀锌工件,在中性盐雾试验中,一般2小时就开始出现大面积白锈,放置6小时腐蚀面积几乎达到90%以上。而经过DS990无铬钝化剂处理后的镀锌工件,72h的腐蚀面积均小于5%。钝化后的工件中性盐雾试验前后的形貌见图1.

QQ图片20171201140501

二、无铬钝化膜的防腐蚀机理

批量热锌镀层在中性盐雾试验中的腐蚀,实质上是锌的阳极溶解反应和氧的阴极还原反应的耦合过程。在腐蚀过程中,Zn2 +和OH-结合生成Zn(OH)2,而当腐蚀介质中存在Cl-时,氢氧化物会与Cl-作用进一步形成可溶性的Zn(OH) x Cly从而提高了Cl-的渗透性,加快了锌层的腐蚀速度。

DS990钝化液中钼酸根离子以及其他稀土材料与Zn反应形成不溶性的钼酸锌化合物沉积在镀锌层表面,同时钝化液的有机聚硅氧烷与这些无机沉积物发生交联反应,形成一种有机-无机杂化的互传网络结构,这层致密的钝化膜阻止了腐蚀介质的渗透,阻断锌层的阳极和阴极反应。

三、结论

(1)批量热镀锌产品经过DS990钝化处理后,其表面可形成致密的透明钝化膜。钝化后的镀锌工件外观光亮美观,手感舒适;

(2)经过DS990钝化后的批量热镀锌工件耐蚀性优异,中性盐雾试验72h腐蚀面积小于5%;

(3)DS990无铬钝化剂作为一种环保无铬钝化剂,可以替代批量热镀锌行业的传统六价铬钝化剂,对推动批量热镀锌行业的环保化进程具有重要意义。


迪赛环保是中国表面处理环保化替代新技术的开拓者和领航者,专注表面处理领域环保化替代研究18年,环保型表面处理新材料与新技术综合服务商,主要产品包括:无铬钝化剂、水性上光油、三价铬电镀液,欢迎拨打咨询热线: 027-81801908,或点击网站在线客服进行咨询,我们会为您提供专业周到的服务!

技术服务咨询

027-81801908
