热处理对硬铬的影响

1.三价铬硬铬层的硬度突变

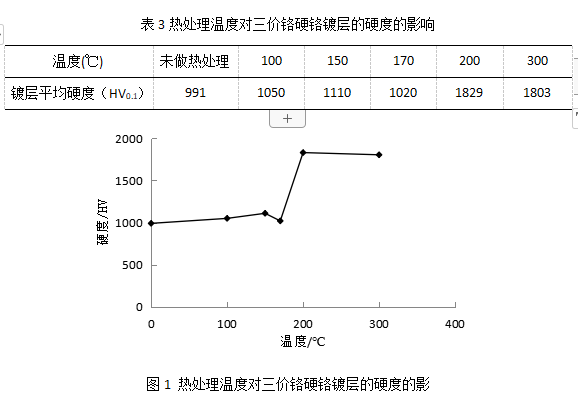

通过对镀有三价铬硬铬镀层的工件进行加热处理，观察其硬度变化，结果如表3和图1中所示。当加热温度达到200℃时，三价铬硬铬镀层发生了硬度突变，硬度升高至1829HV，继续升高温度至300℃时高硬度保持稳定。

2.高温条件下三价铬硬铬层与六价铬硬铬层硬度变化对比

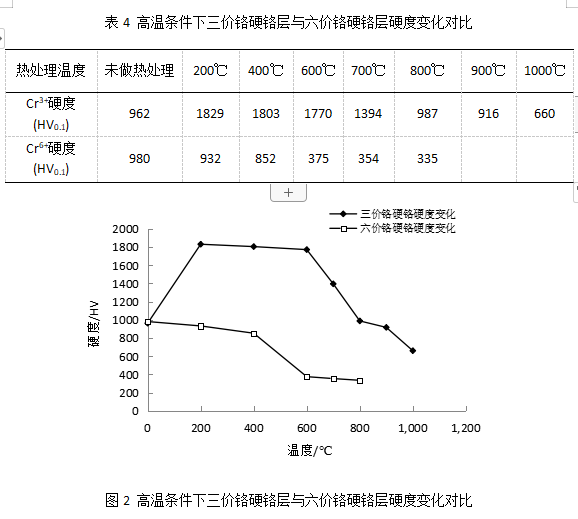

为了进一步验证三价铬硬铬层在高温条件下的硬度变化，继续提升温度至1000℃，观察硬度的变化趋势，同时与六价铬硬铬层硬度进行对比，结果如表4和图2所示。

从表4和图2中可看出，三价铬硬铬层的硬度随温度升高先增大后降低，其中在200℃时硬度突变至1829HV，在200-600℃硬度保持在1800HV左右，无明显变化，但是当T>600℃时硬度开始下降,当T=1000℃时硬度降至660HV。六价铬硬铬层的硬度是随温度升高逐渐下降的，当T=600℃时硬度下降至375HV，当T>600℃时硬度趋于稳定，缓慢下降。由此可看出，首先三价铬硬铬层可在热处理条件下发生硬度突变，硬度可到1800HV，极大的提高了镀层硬度，扩展了硬铬在高硬度领域的应用。此外在高温条件下，尤其是T>600℃，六价铬的硬度下降明显，只有300HV左右，对于一些需要在高温条件下保持高硬度的应用领域六价铬硬铬层不能满足要求，而三价铬硬铬层则可在1000℃范围内，保持较高的硬度，这是六价铬硬铬层达不到的。

迪赛环保是中国表面处理环保化替代新技术的开拓者和领航者，专注表面处理领域环保化替代研究18年，环保型表面处理新材料与新技术综合服务商，主要产品包括：无铬钝化剂、水性上光油、三价铬电镀液，欢迎拨打咨询热线： 027-81801908，或点击网站在线客服进行咨询，我们会为您提供专业周到的服务！
