印刷包装材料事业部-收藏我们-在线留言-网站地图  武汉迪赛环保新材料股份有限公司官方网站

迪赛环保

镀锌表面处理环保化替代新材料与新技术提供商和服务商迪赛新材 表面工程材料事业部专注镀锌表面钝化、防腐、涂装及功能性处理技术研发

自主研发   技术支持   专业服务027-81801908

新闻资讯

硅酸盐钝化的原理是什么?

返回列表 来源: 发布日期: 2019.03.20

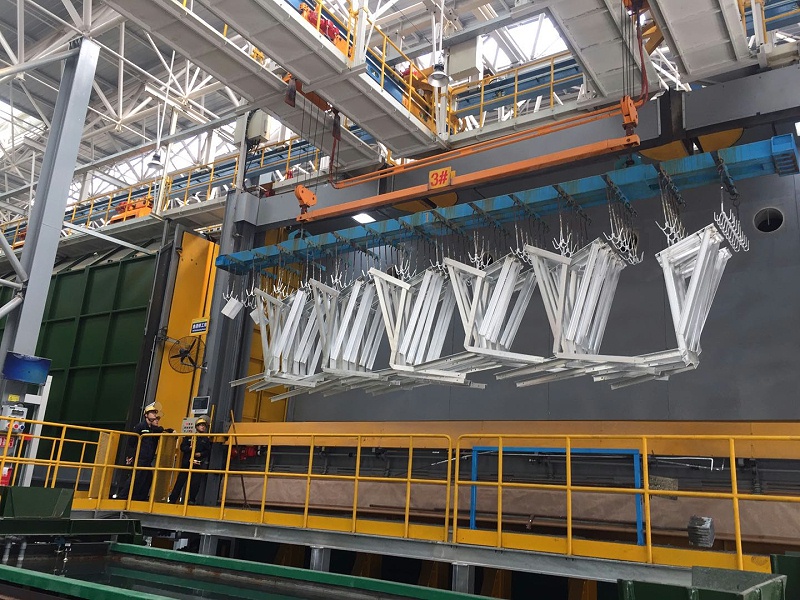

无铬钝化剂应用现场

二氧化硅具有良好的黏附性能和胶合作用,因而采用以二氧化硅为主的钝化液,并加入酸类,与镀层进行反应,也可以形成无铬型的钝化保护膜。

有一种二氧化硅钝化剂主要成分是以硅烷形式存在的二氧化硅,磷酸二氢铵以及其他附加成分,采用涂覆式钝化,其成膜原理是靠配位键的螯合作用。当二氧化硅钝化剂辊涂到钢带表面,并被加热到95~100℃时,磷酸的作用使镀锌层氧化成锌离子Zn2+,而硅酸烷水解后的阴离子团或胶团便与带正电的锌离子形成配位键,连成一体,经过150~160℃的热风干燥以后便行程钝化膜。该 钝化剂在一定程度上能阻止外界的水汽、氧化性物质进入镀层表面,发生腐蚀,但是发生腐蚀反应后,二氧化硅胶体可以使反应物粘附在反应界面,组织反应的进一步进行。这种钝化剂吸附化合物的厚度比铬酸盐钝化层厚得多,可达500~700mg/m2,耐蚀性比铬酸盐钝化差一点,而在涂装性和耐溶剂性能等方面优于铬酸盐钝化膜。

二氧化硅钝化剂的钝化过程较难控制,主要是膜的均匀性难以掌握,对镀锌板表面的粗糙度、涂覆辊的粗糙度、包角、压力等参数敏感性很强,必须严格控制,才能保证涂层厚度。对固化的温度、时间要求也较严,最好采用感应加热,以保证板温的均匀和稳定。

二氧化硅钝化剂的钝化处理具有成本低、无毒、无污染等优点,但其钝化后产品的长期耐蚀性能与铬钝化仍有较大的差距。


迪赛环保是中国表面处理环保化替代新技术的开拓者和领航者,专注表面处理领域环保化替代研究18年,环保型表面处理新材料与新技术综合服务商,主要产品包括:无铬钝化剂、水性上光油、三价铬电镀液,欢迎拨打咨询热线: 027-81801908 ,或点击网站在线客服进行咨询,我们会为您提供专业周到的服务!

技术服务咨询

027-81801908
